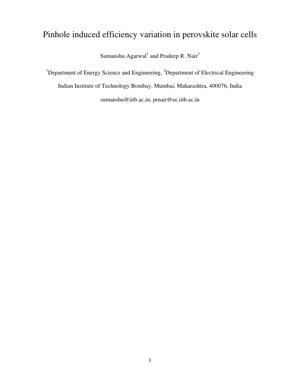

تحليل التباين في الكفاءة الناجم عن الثقوب الدقيقة في خلايا البيروفسكايت الشمسية

1. المقدمة

برزت خلايا البيروفسكايت الشمسية كتقنية رائدة في مجال الخلايا الكهروضوئية نظرًا للتحسينات السريعة في كفاءتها، والتي تتجاوز الآن 20%. ومع ذلك، فإن حاجزًا رئيسيًا أمام تسويقها هو التباين الكبير في الأداء الملاحظ بين الأجهزة المصنعة في مختبرات مختلفة. يُعتقد أن السبب الرئيسي هو ضعف التحكم في الشكلية أثناء ترسيب طبقة البيروفسكايت، مما يؤدي إلى تغطية سطحية غير مثالية وتكوين ثقوب دقيقة. تخلق هذه العيوب نقاط اتصال مباشرة بين طبقة نقل الإلكترونات وطبقة نقل الفجوات، والتي يمكن أن تعمل كمراكز لإعادة التركيب وتقلل من امتصاص الفوتونات. تستخدم هذه المخطوطة محاكاة عددية مفصلة ونماذج تحليلية لقياس تأثير توزيع أحجام الثقوب الدقيقة وصافي التغطية السطحية على معايير الأداء الرئيسية: كثافة تيار الدائرة القصيرة ($J_{SC}$) وجهد الدائرة المفتوحة ($V_{OC}$).

2. النظام النموذجي

تدرس هذه الدراسة بنية خلية بيروفسكايت شمسية قياسية من نوع n-i-p. يكمن الابتكار الأساسي في دمج "الفراغات" أو الثقوب الدقيقة بشكل صريح داخل طبقة البيروفسكايت، لتمثيل مناطق التغطية السطحية الضعيفة (يُشار إليها بعامل التغطية $s$). تتضمن الخلية الوحدة للمحاكاة قطعة من البيروفسكايت ومنطقة فراغ مجاورة عرضها مرتبط بحجم الثقب الدقيق. يأخذ النموذج في الاعتبار آليتين رئيسيتين للخسارة: (1) انخفاض الامتصاص الضوئي بسبب غياب مادة البيروفسكايت، و(2) تعزيز إعادة تركيب حاملات الشحنة عند السطح البيني المكشوف بين طبقة نقل الإلكترونات وطبقة نقل الفجوات داخل الفراغ.

3. الفكرة الأساسية، التسلسل المنطقي

الفكرة الأساسية: قد يكون تركيز المجتمع على القضاء على جميع الثقوب الدقيقة مبالغًا فيه. تقدم هذه العملية نتيجة حاسمة وغير بديهية: يظهر جهد الدائرة المفتوحة ($V_{OC}$) لخلية البيروفسكايت الشمسية مرونة ملحوظة ضد شكلية الثقوب الدقيقة (توزيع أحجامها)، مع التركيز بدلاً من ذلك على الكمية الصافية للمادة المفقودة (التغطية السطحية، $s$). وهذا يفصل مسارات التحسين لـ $J_{SC}$ و $V_{OC}$.

التسلسل المنطقي: يُبنى التحليل من المبادئ الأولى. يبدأ بتعريف خلية وحدة تحتوي على منطقة بيروفسكايت وفراغ، ونمذجة التوليد الضوئي ونقل حاملات الشحنة. الخطوة الرئيسية هي فصل الخسائر: تؤثر الخسارة الضوئية في الفراغ مباشرة على $J_{SC}$، بينما تؤثر خسارة إعادة التركيب عند السطح البيني لطبقة نقل الإلكترونات/طبقة نقل الفجوات على كل من $J_{SC}$ و $V_{OC}$. تقوم المحاكاة بمسح معلمات مثل عرض الفراغ (حجم الثقب الدقيق) وسرعة إعادة التركيب عند السطح البيني. النتيجة الأنيقة هي أن $V_{OC}$، الذي يحكمه انقسام مستوى فيرمي شبه، يظل مستقرًا إذا تمت إدارة إعادة التركيب السطحي، بغض النظر عما إذا كان الفراغ عبارة عن ثقب دقيق كبير واحد أو العديد من الثقوب الصغيرة بنفس المساحة الإجمالية. أما $J_{SC}$، باعتباره تيارًا متكاملاً، فيتآكل مباشرة بسبب فقدان مساحة الامتصاص، مما يجعله حساسًا للتوزيع المكاني لتلك الفراغات.

4. نقاط القوة والضعف

نقاط القوة:

• استنتاج يغير النموذج الفكري: يتحدى العقيدة السائدة "خالية من الثقوب الدقيقة بأي ثمن"، ويقدم نظرة أكثر دقة لتسامح العيوب.
• منهجية قوية: تجمع بين المحاكاة العددية والنماذج التحليلية الداعمة، مما يوفر عمقًا ووضوحًا مفاهيميًا.
• فائدة عملية: التشخيص المقترح القائم على الجهد-التيار للتغطية السطحية هو أداة محتملة قيّمة ومنخفضة التكلفة لمراقبة العمليات في البحث والتطوير والتصنيع.
• نظرة مستقبلية: يفتح الباب أمام "هندسة السطح البيني" كاستراتيجية تكميلية أو حتى بديلة للتحكم المثالي في الشكلية.

نقاط الضعف والقيود:

• هندسة مبسطة للغاية: نموذج الخلية الوحدة أحادي/ثنائي الأبعاد مع فراغات منتظمة هو تبسيط صارخ مقارنة بشبكات الثقوب الدقيقة المعقدة وغير المنتظمة الملاحظة في الأفلام الحقيقية المطلية بالدوران (يشبه الفرق بين ترجمة الصور المتحكم بها على غرار CycleGAN وبيانات العالم الحقيقي المشوشة).
• عدم التخصيص للمادة: يستخدم النموذج معلمات أشباه موصلات عامة. لا يلتقط مسارات التدهور المحددة المعتمدة على الكيمياء التي قد تفاقمها الثقوب الدقيقة، مثل تسرب الرطوبة أو هجرة الأيونات، وهي أمور بالغة الأهمية لاستقرار البيروفسكايت.
• غياب التحقق التجريبي: الدراسة حسابية بحتة. بينما الحجج سليمة، فإن الارتباط مع مجموعة بيانات تجريبية خاضعة للتحكم تتضمن توزيعات ثقوب دقيقة مُقاسة مطلوب للإقناع الكامل.

5. رؤى قابلة للتطبيق

للباحثين والمهندسين، تقترح هذه الورقة تحولًا استراتيجيًا:

1. إعادة ترتيب أولويات التوصيف: لا تقم فقط بعد الثقوب الدقيقة من صور المجهر الإلكتروني الماسح؛ قم بقياس التغطية السطحية الإلكترونية الفعالة باستخدام طريقة الجهد-التيار المقترحة أو تشخيصات كهربائية مماثلة.
2. تحسين مسار مزدوج: اعمل على جبهتين بالتوازي: (أ) تحسين الشكلية لتعزيز $J_{SC}$، و(ب) هندسة نقاط اتصال ذات إعادة تركيب منخفضة للغاية (طبقة نقل الإلكترونات/طبقة نقل الفجوات) لحماية $V_{OC}$ وتوفير عازل ضد العيوب الشكلية الحتمية. انظر إلى المواد الرائدة المستخدمة في الخلايا ذات الكفاءة القياسية من مؤسسات مثل Oxford PV أو KAUST.
3. إعادة التفكير في نطاقات العمليات: قد تكون عملية الترسيب التي تنتج تغطية سطحية أقل قليلاً ولكن بخصائص سطحية بينية ممتازة أكثر قابلية للتصنيع وتنتج متوسط أداء أعلى من عملية هشة تهدف إلى تغطية مثالية بنسبة 100%.
4. معيار جديد للأداء: بالنسبة لطبقات السطح البيني، أعط الأولوية لـ "سرعة إعادة التركيب عند تلامس طبقة نقل الإلكترونات/طبقة نقل الفجوات المكشوف" كمقياس رئيسي إلى جانب المقاييس التقليدية مثل الموصلية.

6. التفاصيل التقنية والصياغة الرياضية

يعتمد التحليل الأساسي على حل معادلات استمرارية حاملات الشحنة ومعادلات بواسون ضمن هندسة الخلية الوحدة المحددة. يتم حساب معدل التوليد الضوئي $G(x)$ باستخدام طرق نقل المصفوفة الضوئية، مع الأخذ في الاعتبار تأثيرات التداخل. ترتبط الرؤية التحليلية الرئيسية $V_{OC}$ بالتغطية السطحية $s$ وتيار إعادة التركيب عند السطح البيني $J_{rec,int}$:

$V_{OC} \approx \frac{n k T}{q} \ln\left(\frac{J_{ph}}{J_{0, bulk} + (1-s) J_{0, int}}\right)$

حيث $J_{ph}$ هو التيار الضوئي، و $J_{0, bulk}$ هو كثافة تيار التشبع لكتلة البيروفسكايت، و $J_{0, int}$ هو كثافة تيار التشبع للسطح البيني المباشر لطبقة نقل الإلكترونات/طبقة نقل الفجوات داخل الفراغ. تُظهر هذه المعادلة بوضوح أن تدهور $V_{OC}$ مرتبط بالمصطلح $(1-s)J_{0,int}$. إذا كان من الممكن جعل $J_{0,int}$ صغيرًا بدرجة كافية من خلال هندسة السطح البيني، يتم تخفيف تأثير التغطية المنخفضة $(1-s)$.

يتم تقريب تيار الدائرة القصيرة عن طريق تكامل التيار الضوئي المولد الذي لم يُفقد في منطقة الفراغ أو بسبب إعادة التركيب:

$J_{SC} \approx s \cdot J_{ph, ideal} - q (1-s) \int U_{int} dx$

حيث $U_{int}$ هو معدل إعادة التركيب عند السطح البيني، مما يُظهر الاعتماد المباشر على كل من $s$ ونشاط إعادة التركيب.

7. النتائج التجريبية ووصف المخططات

ملخص النتائج المحاكاة: تنتج المحاكاة العددية مجموعتين رئيسيتين من النتائج موضحة في مخططات رئيسية.

المخطط 1: $J_{SC}$ و $V_{OC}$ مقابل حجم الثقب الدقيق (لتغطية ثابتة). سيظهر هذا المخطط انخفاض $J_{SC}$ مع زيادة حجم الثقب الدقيق المميز، حتى مع ثبات المساحة الإجمالية للفراغ، بسبب زيادة نسبة المحيط إلى المساحة وإعادة التركيب المرتبطة بها. في المقابل، سيبقى منحنى $V_{OC}$ مسطحًا نسبيًا، مما يوضح عدم حساسيته لتوزيع الأحجام.

المخطط 2: الكفاءة مقابل التغطية السطحية لسرعات إعادة تركيب سطحية بينية مختلفة. هذا هو المخطط الأكثر دلالة. سيظهر منحنيات متعددة: بالنسبة لسرعة إعادة تركيب سطحية عالية (سطح بيني ضعيف)، تنخفض الكفاءة بسرعة مع انخفاض التغطية. بالنسبة لسرعة إعادة تركيب سطحية منخفضة (سطح بيني ممتاز)، يظل منحنى الكفاءة مرتفعًا ومسطحًا، مما يوضح أنه حتى الأجهزة ذات تغطية 80-90% يمكنها الاحتفاظ بأكثر من 90% من كفاءة الخلية المثالية. هذا يلخص بصريًا الحجة الرئيسية للورقة فيما يتعلق بهندسة السطح البيني.

8. إطار التحليل: حالة مثال

السيناريو: مجموعة بحثية تصنع خلايا بيروفسكايت شمسية بحبر سلائف جديد. يُظهر تحليل المجهر الإلكتروني الماسح تغطية سطحية تبلغ ~92%، لكن الثقوب الدقيقة تبدو أكبر مما هي عليه في وصفتها القياسية. التحليل التقليدي: الاستنتاج بأن الحبر الجديد أدنى بسبب الثقوب الدقيقة الأكبر، والتركيز على إصلاح الشكلية. التحليل القائم على الإطار (من هذه الورقة):

1. قياس المخرجات الكهربائية: استخراج $V_{OC}$ و $J_{SC}$ من منحنى الجهد-التيار.
2. التشخيص: إذا ظل $V_{OC}$ مرتفعًا (قريبًا من خط الأساس ذي التغطية 98%)، فهذا يشير إلى أن السطح البيني لطبقة نقل الإلكترونات/طبقة نقل الفجوات لديه سرعة إعادة تركيب منخفضة ($J_{0,int}$ صغير). الخسارة الأساسية هي في $J_{SC}$.
3. السبب الجذري والإجراء: المشكلة هي في الأساس ضوئية (فقدان مساحة الامتصاص). مسار الحل هو تحسين تكوين الفيلم لزيادة التغطية، وليس بالضرورة تغيير مواد السطح البيني. حجم الثقب الدقيق الكبير أقل إثارة للقلق بالنسبة للجهد.
4. القياس الكمي: استخدم النموذج التحليلي لحساب $J_{0,int}$ فعال بشكل عكسي، مؤكدًا أنه منخفض. وهذا يتحقق من جودة السطح البيني.

9. آفاق التطبيق والاتجاهات المستقبلية

للرؤى المستخلصة من هذا العمل آثار مباشرة على التصنيع القابل للتطوير لخلايا البيروفسكايت الشمسية.

• تحمل التصنيع: من خلال تحديد نافذة تغطية سطحية "مقبولة كهربائيًا" (مثل >90%) بدلاً من هدف الكمال، تصبح تقنيات الترسيب مثل الطلاء بالفتحة أو الطلاء بالشفرة أكثر قابلية للتطبيق، لأنها غالبًا ما تنتج أفلامًا ذات خشونة أعلى ولكن بتغطية مقبولة.
• تصميم سطح بيني مستقر: يجب أن يركز البحث المستقبلي على تطوير طبقات اتصال عازلة "شاملة" توفر في نفس الوقت انتقائية ممتازة للشحنة وإعادة تركيب منخفضة للغاية عند أي سطح بيني مكشوف. مواد مثل الطبقات أحادية الجزيئات ذاتية التجميع أو الأكاسيد ذات النطاق العريض هي مرشحات واعدة.
• تشخيصات متكاملة: يمكن دمج تحليل الجهد-التيار المقترح في أنظمة مراقبة الجودة المضمنة في خط إنتاج تجريبي لمراقبة انتظام الطلاء في الوقت الفعلي.
• التوسع إلى الخلايا المزدوجة: هذا المبدأ بالغ الأهمية للخلايا المزدوجة بيروفسكايت-سيليكون. الخلية العلوية من البيروفسكايت، التي غالبًا ما تُرسب على سيليكون مُنَظَّم، سيكون لها تغطية غير مثالية بطبيعتها. إن هندسة سطح بيني خالٍ تقريبًا من إعادة التركيب بين طبقة نقل الشحنة للبيروفسكايت والخلية السفلية من السيليكون (أو الطبقة الوسيطة) أمر بالغ الأهمية للحفاظ على $V_{OC}$ مرتفع في المكدس المزدوج.
