遷移金属ダイカルコゲナイド太陽電池の効率限界分析

目次

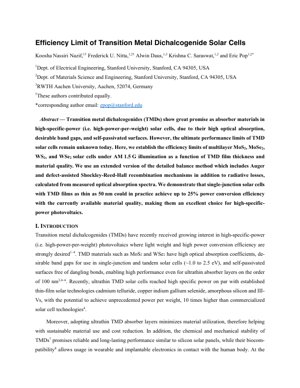

1. 序論と概要

本研究は、多層（バルク）遷移金属ダイカルコゲナイド（TMD）：MoS₂、MoSe₂、WS₂、WSe₂に基づく単接合太陽電池の基本的な効率限界を確立する。TMDは、高い吸収係数、適切なバンドギャップ（~1.0-2.5 eV）、自己不動態化表面を有するため、高比出力（重量当たり出力）光起電力デバイスとして有望である。本研究は、理想的なショックレー・クワイサー限界を超え、現実的な光吸収データと主要な非放射再結合損失を組み込んだ拡張詳細釣り合いモデルを用いることで、膜厚および品質依存の効率上限を提供する。

2. 主要な方法論と理論的枠組み

本分析は、元々シリコン向けに開発されたTiedje-Yablonovitch詳細釣り合いモデルの拡張版に基づいている。

2.1 拡張詳細釣り合いモデル

バンドギャップで完全なステップ関数吸収を仮定するショックレー・クワイサーモデルとは異なり、このモデルは材料固有の、測定された光吸収スペクトル（$\alpha(E, d)$）を光子エネルギー（E）と膜厚（d）の関数として使用する。これにより、光生成電流の正確な計算が可能となる。

2.2 再結合メカニズムの組み込み

このモデルの重要な進歩は、主要な非放射再結合経路を含めたことである：

• 放射再結合： 基本的な限界。
• オージェ再結合： 高キャリア密度を持つ薄膜で顕著。
• 欠陥支援ショックレー・リード・ホール（SRH）再結合： 材料品質を考慮するため、膜厚依存の少数キャリア寿命（$\tau_{SRH}$）を用いてモデル化。異なる品質レベル（例：現在の最先端技術および将来改良された材料を代表するもの）が考慮される。

正味の再結合電流はこれらの成分の和である：$J_{rec} = J_{rad} + J_{Auger} + J_{SRH}$。

3. 材料システムとパラメータ

本研究は、4つの主要なTMDに焦点を当てる：

• MoS₂、WS₂： より広いバンドギャップ（多層形態で~1.8-2.1 eV）。
• MoSe₂、WSe₂： より狭いバンドギャップ（多層形態で~1.0-1.6 eV）。

主要な入力パラメータには、実験的に得られた吸収係数、文献から推定されたオージェ係数、報告された欠陥密度に基づいてパラメータ化されたSRH寿命が含まれる。シミュレーションは標準AM 1.5G太陽スペクトル下で実行される。

4. 結果と効率限界

4.1 膜厚依存性効率

モデルは重要なトレードオフを明らかにする：効率は、光吸収の増加により膜厚とともに最初は上昇し、ピークに達した後、バルク再結合（主にオージェとSRH）の増大により非常に厚い膜では低下する。現在の材料品質を持つWSe₂のようなTMDでは、最適膜厚は驚くほど低く、約50-100 nmである。

4.2 材料品質の影響

SRH再結合は、今日の材料では効率を制限する主要因である。研究は、現在利用可能な材料品質では、最適な約50 nm膜に対して23-25%の範囲のピーク効率が達成可能であることを示している。SRH寿命を改善できれば（欠陥密度を低減）、効率上限は大幅に上昇し、一部の材料では放射-オージェ限界に近い28-30%に近づく。

4.3 確立された技術との比較

25%効率を達成する50 nm TMD太陽電池は、比出力が商用シリコン、CdTe、またはCIGSパネルよりも約10倍高いことになる。これらは通常数百マイクロメートルの厚さである。これは、重量が重要な用途においてTMDをユニークな位置づけにする。

5. 主要な知見と統計的まとめ

中核的知見： TMDの高い吸収により、再結合損失がまだ管理可能なナノスケールの膜厚でピーク効率に近づくことが可能であり、前例のない比出力を実現する。

6. 技術的詳細と数学的定式化

電流密度-電圧（J-V）特性は、生成と再結合の釣り合いを取ることによって計算される： $$J(V) = J_{ph} - J_{0,rad}[\exp(\frac{qV}{kT})-1] - J_{Auger}(V) - J_{SRH}(V)$$ ここで、$J_{ph} = q \int_{0}^{\infty} \text{Absorptance}(E) \cdot \text{Photon Flux}_{AM1.5G}(E) \, dE$。 吸収率は吸収係数から導出される：$A(E,d) = 1 - \exp(-\alpha(E) \cdot d)$。 SRH再結合電流は、理想性因子と、表面/界面欠陥を考慮して膜厚に依存する可能性のある寿命$\tau_{SRH}$を用いた標準ダイオード方程式でモデル化される。

7. 実験およびシミュレーション結果の説明

チャート/図の説明（シミュレーション）： 中心的な結果は、4つの材料について、電力変換効率（PCE）対TMD吸収体膜厚を示す一連のプロットである。各プロットには、異なる材料品質レベル（SRH寿命）を表す複数の曲線が含まれる。

• X軸： 膜厚（nm）、~10 nmから10 μmの対数スケール。
• Y軸： 効率（%）。
• 曲線： 「放射+オージェ限界」曲線が上限として機能する。その下に、「現在の品質」および「改良品質」の曲線が、SRH再結合によって引き起こされる低下を示す。WSe₂/MoSe₂の「現在の品質」曲線は、約25%で50-100 nm付近に鋭いピークを持ち、その後低下する。WS₂/MoS₂ではピークが広がり、わずかにシフトする。
• 視覚的な要点： 吸収不足による20 nm未満の膜厚での劇的な効率低下、およびバルク再結合による1 μmを超える膜厚での効率低下であり、超薄膜のスイートスポットを強調している。

8. 分析フレームワーク：ケーススタディ

ケース：太陽電池用の新規TMD（例：PtSe₂）の評価。

1. 入力パラメータ抽出： 薄膜上のエリプソメトリーまたは反射率測定により吸収スペクトル$\alpha(E)$を取得。タウクプロットからバンドギャップを推定。オージェ係数の文献調査。光ルミネッセンス寿命または電気的特性評価により欠陥密度を測定し、$\tau_{SRH}$を推定。
2. モデル初期化： 計算環境（例：SciPyを用いたPython）でJ-V釣り合い方程式をコーディング。AM1.5Gスペクトルを定義。
3. シミュレーション掃引： 抽出された材料パラメータに対して、膜厚範囲（例：1 nmから5 μm）でモデルを実行。
4. 分析： 最適膜厚と対応する最大PCEを特定。感度分析を実行：$\tau_{SRH}$が10倍改善された場合、効率はどのように変化するか？最適点での支配的な損失メカニズムは何か？
5. ベンチマーキング： 予測された最適（膜厚、PCE）点を、本論文のMoS₂などの結果と比較し、可能性を評価。

このフレームワークは、光起電力用の新しい2次元材料をスクリーニングするための定量的なロードマップを提供する。

9. 応用展望と将来の方向性

近未来の応用（高比出力の活用）：

• 航空宇宙およびドローン： 重量が最も重要である高高度疑似衛星（HAPS）および無人航空機の主電源。
• ウェアラブルおよび埋め込み型電子機器： 生体適合性、柔軟性のある太陽電池で、健康モニター、スマートテキスタイル、生体医療デバイスに電力を供給。
• モノのインターネット（IoT）センサー： 分散型、バッテリーフリーのセンサーネットワーク用の超軽量、統合電源。

将来の研究開発の方向性：

• 材料品質： 主要なボトルネック。高品質ペロブスカイトの追求に見られるように、$\tau_{SRH}$を放射限界に近づけるための大面積、欠陥制御成長（例：MOCVDによる）に研究を集中させる必要がある。
• デバイス構造： TMDを広帯域または狭帯域パートナーとするタンデムセルの探索、および2D/3Dヘテロ接合におけるシリコンとの統合。
• 安定性と封止： 長期的な環境安定性の研究および超薄膜で効果的なバリア層の開発。
• スケールアップと製造： TMDナノエレクトロニクス産業からの教訓とインフラを活用したロール・ツー・ロールまたはウェハースケール生産。コスト削減に重要。

10. 参考文献

1. Nazif, K. N., et al. "Efficiency Limit of Transition Metal Dichalcogenide Solar Cells." arXiv preprint (2022). [本分析の主要情報源]
2. Shockley, W., & Queisser, H. J. "Detailed balance limit of efficiency of p-n junction solar cells." Journal of Applied Physics 32, 510 (1961).
3. Tiedje, T., et al. "Limiting efficiency of silicon solar cells." IEEE Transactions on Electron Devices 31, 711 (1984).
4. Jariwala, D., et al. "Mixed-dimensional van der Waals heterostructures." Nature Materials 16, 170 (2017).
5. National Renewable Energy Laboratory (NREL). "Best Research-Cell Efficiency Chart." Accessed 2023. [外部ベンチマーク]
6. Wang, Q. H., et al. "Electronics and optoelectronics of two-dimensional transition metal dichalcogenides." Nature Nanotechnology 7, 699 (2012).
