하이브리드 재생에너지 시스템을 위한 3단계 최적화 모델: 종합 분석

1. 서론

다양한 재생에너지원을 일관되고 효율적인 시스템으로 통합하는 것은 현실에서 중요한 과제입니다. 태양광 발전(PV)과 에너지 저장 시스템(ESS)과 같은 에너지원을 결합한 하이브리드 재생에너지 시스템(HRES)은 안정적이고 지속 가능한 에너지 공급에 필수적입니다. 그러나 이러한 시스템을 최적화하려면 종종 상충되는 다수의 목표를 동시에 균형 있게 맞추어야 합니다. 본 논문은 HRES를 위해 특별히 설계된 3단계 수학적 모델을 소개합니다. 핵심 목적은 태양광 PV 효율 극대화, ESS 성능 향상, 온실가스(GHG) 배출 최소화라는 세 가지 중요한 의사결정 수준을 동시에 다룰 수 있는 구조화된 프레임워크를 제공하는 것입니다. 이 접근법은 단일 목표 최적화를 넘어 현대 에너지 그리드 내 복잡한 상호의존성을 포착합니다.

2. 3단계 모델 프레임워크

제안된 모델은 HRES 최적화 문제를 세 개의 계층적 수준으로 구조화하며, 각 수준은 고유한 목표와 제약 조건을 가지며 다음 수준에 입력으로 제공됩니다.

3. 기술적 세부사항 및 수학적 공식화

3단계 모델은 중첩 최적화 문제로 공식화될 수 있습니다. $x_1$을 태양광 PV 시스템(예: 용량, 방향)에 대한 결정 변수, $x_2$를 ESS(예: 용량, 공급 일정)에 대한 결정 변수, $x_3$를 배출에 영향을 미치는 시스템 수준 매개변수로 둡니다.

3단계 (상위 수준 - 배출 최소화):

$\min_{x_3} \, F_{GHG}(x_1^*, x_2^*, x_3)$

시스템 전반 제약 조건(예: 총 비용 예산, 토지 사용)을 따릅니다.

여기서 $x_1^*$와 $x_2^*$는 하위 수준의 최적 해입니다.

2단계 (중간 수준 - ESS 최적화):

$\max_{x_2} \, F_{ESS}(x_1^*, x_2)$

저장 역학 제약: $SOC_{t+1} = SOC_t + \eta_{ch} \cdot P_{ch,t} - \frac{P_{dis,t}}{\eta_{dis}}$, 여기서 $SOC$는 충전 상태, $\eta$는 효율, $P$는 전력입니다.

1단계 (하위 수준 - PV 최적화):

$\max_{x_1} \, F_{PV}(x_1) = \sum_{t} P_{PV,t}(x_1, G_t, T_t)$

여기서 $P_{PV,t}$는 시간 $t$에서의 전력 출력으로, 일사량 $G_t$와 온도 $T_t$의 함수입니다.

4. 실험 결과 및 차트 설명

제공된 PDF 발췌문에 구체적인 수치 결과는 포함되어 있지 않지만, 이러한 모델의 일반적인 실험적 검증에는 3단계 최적화 HRES를 기존의 단일 수준 또는 2수준 최적화 기준선과 비교하는 시뮬레이션이 포함될 것입니다.

가상 차트 설명: 주요 결과는 다중 선 차트로 제시될 가능성이 높습니다. x축은 시간(예: 24시간 또는 1년)을 나타냅니다. 여러 y축은 다음을 보여줄 수 있습니다: 1) 태양광 PV 발전량(kW), 2) ESS 충전 상태(%), 3) 전력망 전력 수입/수출(kW), 4) 누적 GHG 배출량(kg CO2-eq). 이 차트는 3단계 모델이 어떻게 부하를 전환하고, 태양광 피크 시간에 배터리를 충전하며, 저녁 피크 수요 시간에 방전하고, 전력망 의존도를 최소화하여 최적화되지 않거나 단일 최적화 시스템에 비해 상당히 낮고 부드러운 배출 프로파일을 만들어내는지 보여줄 것입니다. 서로 다른 최적화 접근법에 대한 연간 총 GHG 배출량, 시스템 비용, 태양광 에너지 활용률을 비교하는 막대 그래프는 3단계 모델의 우수한 파레토 효율성을 더욱 부각시킬 것입니다.

5. 분석 프레임워크: 예시 사례 연구

시나리오: 중형 상업용 건물이 에너지 비용과 탄소 발자국을 줄이려고 합니다.

프레임워크 적용:

1. 데이터 입력: 1년치의 과거 시간별 부하 데이터, 지역 일사량/온도 데이터, 전기 요금(시간대별 요금 포함), 전력망의 탄소 집약도를 수집합니다.
2. 1단계 분석: PVsyst 또는 SAM과 같은 소프트웨어를 사용하여 다양한 PV 시스템 규모 및 구성을 모델링합니다. 지붕 공간 제약 내에서 연간 발전량을 극대화하는 최적 구성을 결정합니다.
3. 2단계 분석: 최적 PV 발전 프로파일을 ESS 모델(예: Pyomo와 같은 라이브러리를 사용한 Python)에 입력합니다. 배터리 사이클 수명 제약 조건 하에서 차익 거래(저가 매수, 고가 매도)와 자가 소비를 극대화하기 위해 배터리 규모와 24시간 공급 일정을 최적화합니다.
4. 3단계 분석: 제안된 PV+ESS 시스템에 대한 수명 주기 GHG 배출량을 계산합니다(Ecoinvent와 같은 데이터베이스 사용). 사업 평상 시나리오(순수 전력망) 및 단순 PV 전용 시나리오와 비교합니다. 3단계 모델은 저장 장치 추가가 투자된 달러당 가장 큰 배출 감소를 제공하는 구성을 식별할 것입니다. 이는 순수한 재정적 수익을 극대화하는 구성과 다를 수 있습니다.

6. 핵심 통찰 및 분석가 관점

핵심 통찰: 이 논문의 근본적인 가치 제안은 단순히 또 다른 최적화 알고리즘이 아닌 구조적 혁신입니다. 이는 전통적으로 얽혀 있던 HRES 설계 목표를 계층적 의사결정 연쇄로 공식적으로 분리합니다. 이는 실제 세계의 공학 및 투자 의사결정 프로세스(기술 선택 -> 운영 조정 -> 정책 준수)를 반영하여, 블랙박스 다목적 최적화 도구보다 이해 관계자에게 더 해석 가능하고 실행 가능한 모델을 만듭니다.

논리적 흐름: 논리는 건전하고 실용적입니다. 발전 프로파일을 모르면 저장을 최적화할 수 없으며, 전체 시스템 상호작용을 모델링하지 않고서는 환경적 이점을 주장할 수 없습니다. 3단계 구조는 이러한 인과 관계를 강제합니다. 그러나 논문의 발췌문은 맥락을 설정하기 위해 방대한 참고문헌([1]-[108])을 인용하는 데 크게 의존하며, 이는 학문적 성실함을 보여주지만 작업의 새로운 핵심을 가릴 위험이 있습니다. 진정한 시험은 제약 조건과 수준 간 결합 변수의 구체적인 공식화에 있으며, 초록에는 제공되지 않은 세부 사항입니다.

강점과 결점:
강점: 이 프레임워크는 매우 적응력이 높습니다. 각 수준의 목표는 프로젝트 우선순위에 따라 교체될 수 있습니다(예: 1단계가 효율 극대화 대신 LCOE를 최소화할 수 있음). 이는 자연스럽게 다양한 이해 관계자 관점(기술 제공자, 시스템 운영자, 규제 기관)을 수용합니다.
중요한 결점: 가장 큰 문제는 계산적 처리 가능성입니다. 중첩 최적화 문제는 해결하기가 매우 어려운 것으로 악명이 높으며, 종종 반복 알고리즘이나 Karush–Kuhn–Tucker (KKT) 조건과 같은 기법을 사용하여 단일 수준 문제로 재구성해야 하며, 이는 복잡하고 근사적일 수 있습니다. 논문의 성공은 여기서 상세히 설명되지 않은 제안된 해법 방법에 달려 있습니다. 효율적인 솔버 없이는 이 모델은 이론적 구조로 남아 있습니다. 또한, 이 모델은 태양광 자원과 부하에 대한 완벽한 예측을 가정하며, 이는 최첨단 강화 학습 에너지 관리 응용 프로그램에서 볼 수 있는 Markov Decision Processes를 사용하는 더 발전된 프레임워크가 포착하는 확률적 현실에 비해 상당한 단순화입니다.

실행 가능한 통찰: 실무자에게 이 논문은 시스템 설계를 위한 설득력 있는 청사진입니다. 실행 1: HRES 프로젝트 요구 사항에 대한 체크리스트로 이 3단계 사고를 사용하십시오. 어떤 소프트웨어도 실행하기 전에 1, 2, 3단계 목표를 명시적으로 정의하십시오. 실행 2: 공급업체 제안을 평가할 때, 그들의 제품이 어느 수준의 최적화를 다루는지 물어보십시오. 많은 업체가 1단계(PV 발전량) 또는 2단계(배터리 차익 거래)에만 초점을 맞추고 통합된 3단계(배출) 영향을 무시합니다. 실행 3: 연구자들에게 채워야 할 공백은 불확실성 하에서 이 3단계 구조를 효율적으로 해결하도록 특별히 맞춤화된 강력하고 빠른 휴리스틱 또는 메타휴리스틱(다목적 최적화에 일반적으로 사용되는 NSGA-II 알고리즘과 같은)을 개발하는 것입니다. 이는 우아한 공식화와 실용적 구현 사이의 간극을 메웁니다.

7. 적용 전망 및 미래 방향

3단계 모델은 제시된 독립형 마이크로그리드 응용을 넘어 상당한 잠재력을 가지고 있습니다.

• 전력망 규모 통합: 이 프레임워크는 송전 시스템 운영자를 위한 재생에너지 자산 및 전력망 규모 저장(예: 흐름 배터리, 양수 발전) 포트폴리오 최적화로 확장될 수 있으며, 이는 전력망 안정성 및 탈탄소 목표에 직접 기여합니다.
• 그린 수소 생산: 1단계는 하이브리드 풍력-태양광 발전 단지를 최적화하고, 2단계는 전용 저장 버퍼를 관리하며, 3단계는 전해조에서 생산된 수소의 탄소 집약도를 최소화할 수 있습니다. 이는 그린 수소 경제에 중요한 과제입니다.
• 전기차(EV) 충전 허브: EV 충전 수요를 동적 부하로 통합합니다. 1단계는 현장 재생에너지를 최적화하고, 2단계는 고정식 저장 장치와 연결된 EV의 차량-전력망(V2G) 기능을 관리하며, 3단계는 이동성의 전체 탄소 발자국을 최소화합니다.
• 미래 연구 방향: 가장 시급한 방향은 태양광 발전, 부하, 에너지 가격에 대한 불확실성(확률적 최적화)을 통합하는 것입니다. 둘째, 예측 및 대리 모델링을 위한 기계 학습 통합은 계산 시간을 극적으로 줄일 수 있습니다. 마지막으로, 장기 자산 열화 및 교체 일정을 위한 네 번째 수준을 포함하는 4단계 모델로 확장하면 수명 주기 분석이 향상될 것입니다.

8. 참고문헌

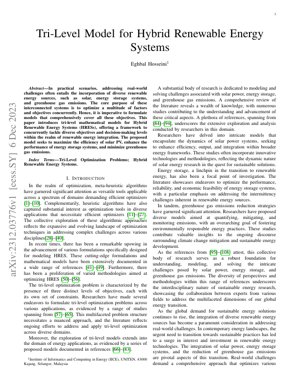

1. Hosseini, E. (Year). Tri-Level Model for Hybrid Renewable Energy Systems. Journal Name, Volume(Issue), pages. (Source PDF)
2. Deb, K., Pratap, A., Agarwal, S., & Meyarivan, T. (2002). A fast and elitist multiobjective genetic algorithm: NSGA-II. IEEE Transactions on Evolutionary Computation, 6(2), 182-197.
3. International Energy Agency (IEA). (2023). Renewables 2023. Retrieved from https://www.iea.org/reports/renewables-2023
4. National Renewable Energy Laboratory (NREL). (2023). System Advisor Model (SAM). https://sam.nrel.gov/
5. Zhu, J., et al. (2017). A multi-objective optimization model for renewable energy generation and storage scheduling. Applied Energy, 200, 45-56.
6. F. R. de Almeida, et al. (2022). Stochastic Optimization for Hybrid Renewable Energy Systems: A Review. Renewable and Sustainable Energy Reviews, 168, 112842.
7. W. G. J. H. M. van Sark, et al. (2020). Photovoltaic Solar Energy: From Fundamentals to Applications. Wiley.
