Мини-оптический концентратор солнечной энергии: анализ патента и технический обзор

Содержание

• 1. Введение и обзор
• 2. Технический анализ
  • 2.1 Основная идея и принцип работы
  • 2.2 Компоненты системы и конструкция
  • 2.3 Преимущества перед существующими аналогами
• 3. Технические детали и математическая модель
• 4. Экспериментальные результаты и производительность
• 5. Аналитическая модель и пример использования
• 6. Будущие применения и направления развития
• 7. Ссылки
• 8. Экспертный анализ и критический обзор

1. Введение и обзор

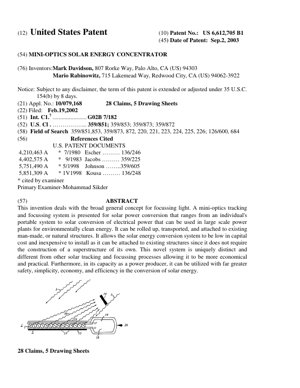

В данном документе представлен всесторонний анализ патента США № US 6,612,705 B1 под названием «Мини-оптический концентратор солнечной энергии», изобретенного Марком Дэвидсоном и Марио Рабиновицем. Патент решает фундаментальную проблему солнечной энергетики: высокую стоимость фотоэлектрических (PV) элементов. Изобретение предлагает новую, недорогую систему солнечного концентратора, которая использует миниатюрные оптические элементы для фокусировки солнечного света на меньшую площадь высокоэффективных солнечных элементов, тем самым снижая общую стоимость системы. Ключевая инновация заключается в гибкости и легком весе конструкции, что позволяет развертывать ее на существующих сооружениях без необходимости в дорогостоящих специализированных несущих конструкциях.

2. Технический анализ

2.1 Основная идея и принцип работы

Основой изобретения является система слежения и фокусировки на основе «мини-оптики». Она использует массив небольших отражающих элементов (подразумевается, что сферических или шарообразных, исходя из обсуждения существующих аналогов), которые могут индивидуально ориентироваться для концентрации солнечного света на фиксированную цель, такую как PV-элемент. Система спроектирована так, чтобы быть сворачиваемой, портативной и крепимой к уже существующим искусственным или естественным конструкциям.

2.2 Компоненты системы и конструкция

В патенте описана система, состоящая из:

• Мини-оптические элементы: Вероятно, небольшие сферы или зеркала с высокоотражающим покрытием (например, металлическим) для достижения высокого коэффициента отражения.
• Несущая среда: Гибкая подложка или матрица, в которой размещены оптические элементы, позволяющая сворачивать и транспортировать весь лист.
• Механизм слежения: Подразумеваемая система (возможно, использующая электрические или магнитные поля, как упоминается в контексте предшествующих «гириконовых» дисплеев) для ориентации отражающих поверхностей для слежения за движением солнца.
• Приемник: Небольшой высококачественный фотоэлектрический элемент, расположенный в фокусе сконцентрированного света.

2.3 Преимущества перед существующими аналогами

Патент явно отличает себя от существующих аналогов, связанных с «вращающимися шарами» или «гириконовыми» дисплеями, используемыми в электронной бумаге. В то время как эти технологии используют поля для ориентации шаров в целях отображения, данное изобретение перепрофилирует концепцию для оптической концентрации света с целью преобразования энергии — ранее не описанного применения. Основные экономические преимущества:

1. Сокращение расхода материалов: Миниатюризация значительно сокращает количество материала, необходимого для оптической системы.
2. Отказ от специализированной надстройки: Благодаря креплению к существующим, конструктивно прочным зданиям или объектам, система избегает затрат и инженерных решений, связанных с автономными опорными системами, устойчивыми к ветровым и сейсмическим нагрузкам.

3. Технические детали и математическая модель

Коэффициент концентрации ($C$) является критически важным показателем производительности для любого солнечного концентратора. Он определяется как отношение площади апертуры коллектора ($A_{collector}$) к площади приемника ($A_{receiver}$).

$$C = \frac{A_{collector}}{A_{receiver}}$$

Для идеальной системы теоретический максимальный коэффициент концентрации для 3D-концентратора (например, параболического зеркала или массива маленьких зеркал, фокусирующихся в точку) задается законом синусов концентрации (выведенным из термодинамики):

$$C_{max, 3D} = \frac{n^2}{\sin^2(\theta_s)}$$

Где $n$ — показатель преломления среды (≈1 для воздуха), а $\theta_s$ — половинный угол, под которым видно солнце (приблизительно 0.267°). Это дает максимальную концентрацию примерно в 46 000 раз для прямого солнечного света. Система мини-оптики стремится достичь высокого практического значения $C$, пропорционально уменьшая требуемую площадь PV-элемента. Оптический КПД ($\eta_{optical}$) системы, учитывая коэффициент отражения ($R$), коэффициент перехвата ($\gamma$) и другие потери, будет:

$$\eta_{optical} = R \cdot \gamma \cdot (1 - \alpha)$$

где $\alpha$ представляет паразитное поглощение и потери на рассеяние.

4. Экспериментальные результаты и производительность

Хотя текст патента не включает конкретные таблицы экспериментальных данных, в нем описаны ожидаемые преимущества в производительности. Изобретение заявляет о возможности достижения «гораздо большей безопасности, простоты, экономичности и эффективности в преобразовании солнечной энергии». Ключевые заявления о производительности:

• Снижение стоимости: Резкое снижение стоимости за ватт за счет замены больших площадей дорогого PV-материала на малую площадь высокоэффективных элементов в сочетании с недорогой мини-оптикой.
• Гибкость развертывания: Успешное крепление к разнообразным существующим конструкциям, что подразумевает проверку концепций адгезии и структурной нагрузки.
• Долговечность: Использование присущей прочности существующих зданий обеспечивает устойчивость к воздействию окружающей среды, таким как сильный ветер и землетрясения, что является частой точкой отказа для крупных автономных концентраторов.

Подразумеваемый график: Гипотетический график производительности, вероятно, показал бы кривую, сравнивающую приведенную стоимость энергии (LCOE) этой системы с традиционными PV-станциями и станциями концентрированной солнечной энергии (CSP), причем система мини-оптики занимала бы квадрант с более низкой стоимостью из-за снижения капитальных затрат (CAPEX) как на оптику, так и на конструкцию.

5. Аналитическая модель и пример использования

Модель: Уровень готовности технологии (TRL) и анализ затрат и выгод

Пример использования: Размещение на крыше коммерческого склада.

1. Проблема: Владелец склада стремится снизить затраты на электроэнергию. Традиционные PV-панели на крыше требуют покрытия большой площади крыши панелями, что связано со значительным монтажным оборудованием и возможным усилением конструкции крыши.
2. Решение: Разместить лист мини-оптического концентратора непосредственно на существующей мембране крыши. Гибкий лист адаптируется к форме крыши. Устанавливается небольшой централизованный высокоэффективный PV-модуль.
3. Анализ:
   • Оценка TRL: Патент представляет изобретение на ранней стадии (TRL 2-3). Коммерциализация потребует создания прототипа (TRL 4-5), полевых испытаний (TRL 6-7) и демонстрации (TRL 8).
   • Затраты и выгоды: Переменные включают стоимость за кв.м. листа концентратора, эффективность малого PV-элемента, трудозатраты на установку и обслуживание механизма слежения. Выгода заключается в уменьшении площади PV-элементов и упрощении монтажа. Простая модель: Стоимость системы = (Стоимость_оптики * Площадь_оптики) + (Стоимость_PV * Площадь_PV) + Фиксированные_затраты_на_установку. Инновация минимизирует второй член и потенциально третий.
   • Риски: Долгосрочная надежность движущихся мини-оптических элементов в условиях улицы (загрязнение, УФ-деградация, механический износ) является основным техническим риском, не рассмотренным в кратком тексте патента.

6. Будущие применения и направления развития

• Интегрированные в здания фотоэлектрические системы (BIPV): Бесшовная интеграция в фасады зданий, окна и кровельные материалы в качестве легкого, эстетичного слоя для сбора солнечной энергии.
• Портативные и автономные источники питания: Сворачиваемые солнечные комплекты для военных, ликвидации последствий стихийных бедствий, кемпинга и удаленных датчиков, обеспечивающие высокую плотность мощности в транспортабельном виде.
• Агровольтаика: Размещение над сельскохозяйственными угодьями, где полупрозрачные или выборочно размещенные концентраторы могут позволить двойное использование земли.
• Гибридные системы: Совмещение с солнечными тепловыми приемниками для комбинированной выработки тепла и электроэнергии (ТЭЦ).
• Передовые материалы: Будущая разработка должна быть сосредоточена на использовании самоочищающихся покрытий, долговечных полимерных подложек и микроэлектромеханических систем (MEMS) для более надежного и точного слежения за солнцем на микроуровне.

7. Ссылки

1. Davidson, M., & Rabinowitz, M. (2003). Mini-Optics Solar Energy Concentrator. U.S. Patent No. 6,612,705 B1. U.S. Patent and Trademark Office.
2. International Energy Agency (IEA). (2023). Solar PV Global Supply Chains. Retrieved from https://www.iea.org
3. National Renewable Energy Laboratory (NREL). (2022). Concentrating Solar Power Best Practices Study. NREL/TP-5500-75763.
4. Zhu, J., et al. (2017). Unpaired Image-to-Image Translation using Cycle-Consistent Adversarial Networks. In Proceedings of the IEEE International Conference on Computer Vision (ICCV). (CycleGAN reference for analogy in transformative technology).
5. Green, M. A., et al. (2023). Solar cell efficiency tables (Version 61). Progress in Photovoltaics: Research and Applications, 31(1), 3-16.

8. Экспертный анализ и критический обзор

Ключевое понимание: Патент Дэвидсона и Рабиновица — это не просто очередное солнечное устройство; это принципиально умный хак, который меняет правила игры в экономике солнечной энергетики. Вместо того чтобы делать более дешевые PV-элементы — многолетнюю задачу материаловедения — они атакуют балансные затраты системы, в частности «материалы», которые удерживают и направляют дорогие элементы. Их идея использовать существующую инфраструктуру обманчиво проста и экономически эффективна. Это аналогично скачку в ИИ от обучения массивных, специфичных моделей к использованию адаптируемых, фундаментальных моделей, таких как GPT; здесь сдвиг заключается в переходе от строительства специализированных солнечных электростанций к превращению любой конструкции в потенциальную электростанцию.

Логическая цепочка: Логика патента обоснована: 1) Высокая стоимость PV — это барьер. 2) Концентрация уменьшает необходимую площадь PV. 3) Традиционные концентраторы громоздки и нуждаются в собственной опоре (дорого). 4) Следовательно, создайте концентратор, который миниатюрен (дешевле материалы) и гибок (не требует специализированной опоры). Связь с существующими аналогами на гириконовых шарах — это умный пример технологического арбитража, перепрофилирования технологии отображения для энергетического применения — шаг, напоминающий о том, как исследования в одной области (например, сверточные нейронные сети для распознавания изображений) могут революционизировать другую (например, медицинскую визуализацию).

Сильные стороны и недостатки: Сильная сторона неоспорима на бумаге: убедительное ценностное предложение, направленное на снижение CAPEX. Однако патент явно обходит стороной колоссальные инженерные проблемы. Движущиеся части на микроуровне, подвергающиеся воздействию окружающей среды в течение 25+ лет? Вопрос надежности — это огромная брешь. Загрязнение (скопление грязи) на сложной микроструктурированной поверхности может резко снизить производительность — проблема, хорошо задокументированная в литературе по CSP от таких учреждений, как NREL. Более того, оптический КПД распределенного массива крошечных зеркал, каждое с ошибкой слежения, почти наверняка ниже, чем у одного большого прецизионного параболического зеркала. Они жертвуют оптическим совершенством ради стоимости и удобства — допустимый компромисс только в том случае, если цифры подтвердятся на практике.

Практические выводы: Для инвесторов и разработчиков это предложение с высоким риском и высокой потенциальной отдачей. Первое действие — финансирование создания прототипов уровня TRL 4-5 для проверки основных заявлений о коэффициенте оптической концентрации и базовой долговечности. Партнерство с компанией, специализирующейся на атмосферостойких полимерах и покрытиях, является обязательным условием. Бизнес-модель должна заключаться не только в продаже листов, но и в предложении полной услуги «солнечной оболочки» для коммерческой недвижимости, где ценность заключается в снижении счетов за электроэнергию при минимальном воздействии на конструкцию. Наконец, следите за революцией в области перовскитных PV-элементов; если стоимость PV-элементов резко упадет, как прогнозируется, экономический стимул для концентрации значительно ослабнет. Окно максимальной актуальности этого изобретения может составлять следующие 10-15 лет, заполняя пробел до тех пор, пока сверхдешевые, высокоэффективные PV-элементы не станут повсеместными.
